Автоматизированная система технологических процессов управления электроснабжением АСУТП ЭС

Основные функции системы

АСУТП ЭС обеспечивает:

• сбор данных от датчиков температуры, цифровых мультиметров (электротехнические параметры: ток, напряжение, мощность и т.д.), состояния автоматических выключателей;

• управление автоматическими выключателями и системами автоматического ввода резерва (АВР);
• мониторинг и управление оборудованием НКУ, ГРЩ, ВРУ, СНЭ и т.д.;
• контроль параллельной работы разных источников электроснабжения;
• термомониторинг и защиту от возгораний низковольтного оборудования;
• цифровой контроль параметров выключателей (Modbus TCP, Modbus RTU);
• передачу данных в центральный энергоучёт по международным протоколам;
• отображение параметров на локальной панели HMI;
• архивирование технологической информации в заданных форматах;
• защиту от несанкционированного доступа и резервирование данных.

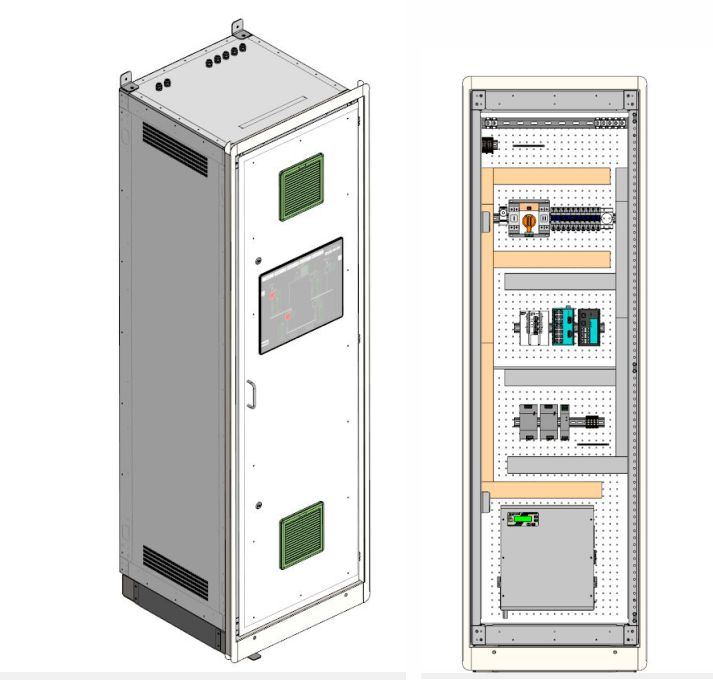

Конструкция шкафа АСУТП ЭС

• автоматические выключатели;
• розетки;
• вентилятор;
• АВР (система автоматического ввода резерва);
• байпас;
• ИБП (источник бесперебойного питания).

• Промышленный контроллер (ПЛК);
• панель HMI (человеко‑машинный интерфейс);
• коммуникационное оборудование.

• два ввода питания с АВР по схеме «два ввода на одну секцию шин»;
• резервированное питание всех устройств (+24 V).

Для кого предназначена система?

• управляющим компаниям ЖКХ;
• промышленным предприятиям;
• объектам инфраструктуры;
• коммерческим комплексам;
• любым объектам, где критически важно надёжное электроснабжение.

Ваши выгоды от внедрения АСУТП ЭС

• Безопасность: предотвращение аварийных ситуаций, защита оборудования потребителей.
• Эффективность: оптимизация режимов работы, снижение потерь.
• Надёжность: своевременное обнаружение отказов, диагностическая информация.
• Прозрачность: оперативный доступ к данным через HMI и центральный учёт.
• Соответствие стандартам: использование международных протоколов передачи данных.
